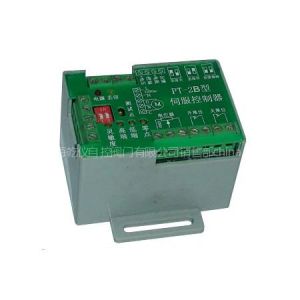

单相调节型控制模块PT-2B

一、      主要技术特点
  ·输入电压范围：AC180V～245V
·控制模块具有刹车功能，极大地提高了阀门的定位精度
·输入/输出信号均经过光电隔离（可承受2000V浪涌电压）
  ·位置反馈4～20mA信号负载电阻：50Ω～700Ω,精度：5‰；三电位器调节技术使4~20mA反馈可一次调节完成，大大简化调节过程
  ·若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门或保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置
  ·工作温度范围：-30℃～+65℃
二、      使用方法
1、接线与拨码选择
  ·PT-2B型模块按图1所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ。
  ·用万用表检查模块上的电机连线端，确保无短路现象。
  ·以上连线检查无误后，接入220V电源线。
2、调试
 ·先通过执行器上的手轮将执行器动到全行程的中间位置。
·1·
 ·将“丢信”选择开关拨到丢信保持位置，接通AC220V电源不加控制电流，此时电源指示灯,丢信灯点亮。将“丢信”选择开关拨到丢信打开位置，此时执行器应向开方向动作；将“丢信”选择开关拨到“丢信关闭”位置，此时执行器应向关方向动作；将“丢信”选择开关拨到“丢信保持”位置，此时执行器应停止动作；若执行器动作相反，应将“电机开”和“电机关”接线交换。

 ·当执行器动作到关位，调节“调零”电位器，使TS1、TS2两测试点的电压差为零，然后调节“低端”电位器使输出信号为4mA；将执行器动作到开位，调节“高端”电位器使输出信号为20mA。上述调节只需一次即可完成（“调零”、“低端”和“高端”电位器均是顺时针方向增大，逆时针方向减小）。注意：当阀位由关到开时，阀位电位器中心抽头对地GND电压的绝对值应由小到大变化。
 ·为了保证执行器在自动控制中的定位精度，须调节灵敏度范围。灵敏度范围小，定位精度高，但容易产生振荡；灵敏度范围大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取折衷，使其不产生振荡为最佳调节值。
注：本产品所采用之电位器，均为精密多圈电位器（可旋转约25圈） 。另，模块上10到16号端子不能接入其他任何电源，“丢信”选择开关不能同时拨到“ON”位置，否则会损坏模块 ！
