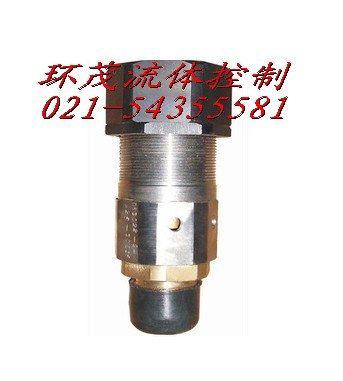

 CB3022-94外螺纹空气信号安全阀

一、主题内容与适用范围

CB3022-94标准规定了外螺纹空气信号安全阀（以下简称安全阀）的产品分类、技术要求、检验规范、标志包装与储运。

CB3022-94外螺纹空气信号安全阀适用于介质为压缩空气的船舶管路系统。

二、引用标准

GB3032-89 船用管路附件的标志

CB* 56-83 管子平肩螺纹接头

CB* 821-84 低压管子螺纹接头

CB 3021-94 安全技术要求和性能试验方法

三、产品分类

1.型式规定如下：

R型-阀盘为非金属密封面

Y型-阀盘为金属密封面

2.安全阀的基本参数按表

公称通径DN（mm）	10	15	20	25
工作压力PN（MPa）	0.1~0.25	0.1~0.25	0.1~0.25	0.1~0.25
	＞0.25~0.6	＞0.25~0.6	＞0.25~0.4	＞0.25~0.4
	＞0.6~1.2	＞0.6~0.9	＞0.4~0.6	＞0.4~0.9
	＞1.2~1.6	＞0.9~1.2	＞0.6~0.9	＞0.9~1.2
	＞1.6~2.5	＞1.2~1.6	＞0.9~1.2	＞1.2~1.6
	＞2.5~3.5	＞1.6~2.2	＞1.2~1.6	＞1.6~2.0
	＞3.5~4.0	＞2.2~3.5	＞1.6~2.2	＞2.0~2.5
	＞4.0~6.5	＞3.5~5.0	＞2.2~3.0	＞2.5~3.0
	-	＞5.0~6.5	＞3.0~3.5	＞3.0~3.5

中国船舶工业总公司1994-08-22批准1995-05-01实施

四、标记示例

工作压力为0.5MPa，公称通径为15mm，阀盘为非金属密封面的信号安全阀：

安全阀R2.5-6015 CB3022-94

工作压力为1.2MPa，公称通径为10mm，阀盘为金属密封面的信号安全阀：

安全阀Y6-12010 CB3022-94

五、技术要求

1.安全阀主要零件的材料按表

零件名称	材料
	名称	牌号	标准号
阀体	优质碳素钢	35	GB699-88
密封面（R型）	丁晴橡胶	HN8433	GB7038-86
	尼龙	1010	HG2-869-81
弹簧	碳素弹簧钢丝	C级	GB4357-87
	硅锰弹簧钢丝	60Si2MnA	GB5218-85
阀座	铝青铜（R型）	QA19-2	GB4429-84
	不锈钢（Y型）	2Cr13	GB1220-84
阀盘	铝青铜（R型）	QA19-2	GB4429-84
	不锈钢（Y型）	2Cr13	GB1220-84
调节环	锰黄铜	HMn58-2	GB4426-84

2.安全阀的动作性能要求应按CB 3021的规定。

3.安全阀螺纹接头连接尺寸应按CB*821和CB*56。

4.安全阀应铅垂安装于管路上。

5.安全阀的强度应符合CB3021的规定。

6.安全阀的排量应符合CB3021的规定。

六、试验方法

安全阀试验方法应按CB3021进行。

七、检验规则

产品检验分出厂检验和型式检验。

1.       型式检验

有下列情况之一应进行型式检验：

a． 产品试制鉴定；

b． 正常生产后，如工艺有较大的改变，可能影响产品性能时；

c． 正常生产时，定期和积累100台后应周期性进行一次检验；

d． 国家质量监督机构提出型式检验要求时。

2.       型式检验和出厂检验行么按表

CB3022-94

序号	项目	型式检验	出厂检验	要求
1	化学成分	√		4.1条
2	外观	√	√	GB600规定
3	强度	√	√	4.5条
4	动作性能	√	√	4.2条
5	排量	√		4,6条

每个安全阀均应检验合格后方可出厂。

八、标志、包装、与储运

1.  标志应符合GB3032的规定。

2.  包装应符合GB600的规定。

3.  包装箱应有避震填块。

4.  运输时不准抛扔。
