品牌:华尔威
型号:HEW
发货:3天内
发送询价

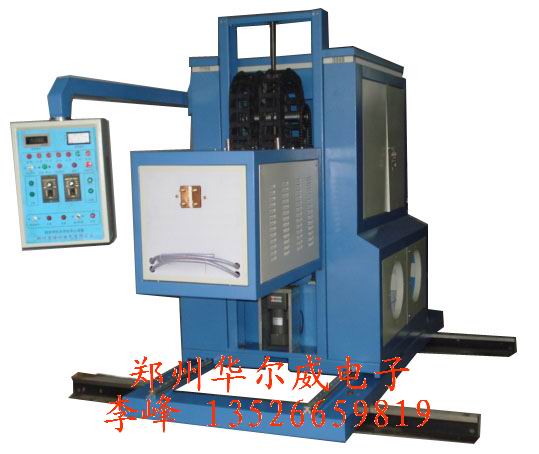

活塞杆淬火设备
1.设备概述
本设备用于杆类管件的热处理加工，即淬火和回火，具有自动化程度高，热处理均匀，弯形小，效率高等特点。
2.适用范围
a．工件类型：长轴型活塞杆.
b．工件材质：25#，35#，45#钢.
c. 工件直径：φ10～φ280mm.
d. 工件长度：130～500mm.
e. 工件淬火回火前的状态：经无心磨床荒磨削后，直线度φ0.15mm；两端不得有飞边、
弯头等影响工件移动的因素；长度误差±1 mm。工件达到优质钢材标准，且含碳量误
差在优质钢材范围内。
3.主要技术参数
a. 电源：380V 3P 180KW.
b. 淬硬层：0.8～1.5mm.
c. 淬火后表面硬度：45#钢HRC57～62，35#钢HRC50～55，25#钢HRC43～48。
d. 回火后表面硬度：45#钢HRC41～49，35#钢HRC36～44，25#钢HRC31～39。
e. 淬火、回火均匀度：HRC±2。
f. 两端不淬火长度误差应控制在±1.5 mm以内。
g. 淬火、回火后达到产品直线度增加值小于0.15mm。
（以400mm长，直径22mm，淬火、回火长度小于300mm，淬火前直线度小于0.05mm为例)。
h. 设备加工节拍：8.5秒。(以φ22mm L=360mm，有效淬火长度300mm淬火深度为1.0mm
活塞杆为例).工件的平均加工周期为1件/8秒。
i. 同直径产品更换规格辅助时间：5分钟。
j. 不同直径产品更换规格辅助时间：15分钟。
k．长×宽×高：6000×2000×1800（mm）.
l．重量：2500（kg）.
