现代生产工艺中，压铸已经是特别常见的生产方式，常见的压铸有铝合金压铸、锌合金压铸、镁合金压铸，给大家简单的介绍下压铸的原理：
什么是压铸
压铸：（又叫压力铸造）是在高压下将液态或半液态合金快速的压入模具型腔中，并在压力作用下凝固，获得铸件的过程；常用压射压力为30～70MPa，充填速度约为0.5～50 m/s，充填时间为0.01～0.2 s。
压铸的优点
1)生产率高，易于实现机械化和自动化，可以生产形状复杂的薄壁铸件。压铸锌合金最小壁厚仅为0.3mm，压铸铝合金最小壁厚约为0.5mm，最小铸出孔径为0.7mm；
2）铸件尺寸精度高，表面粗糙度值小。压铸件尺寸公差等级可达IT3～IT6，表面粗糙度一般为Ra0.8～3.2μm；
3)压铸件中可嵌铸零件，既节省贵重材料和机加工工时，也替代了部件的装配过程，可以省去装配工序，简化制造工艺；
压铸的缺点：
1）压铸时液体金属充填速度高，型腔内气体难以完全排除，铸件易出现气孔和裂纹及氧化灾杂物等缺陷，压铸件通常不能进行热处理；
2)压铸模的结构复杂、制造周期长，成本较高，不适合小批量铸件生产；
3)压铸机造价高、投资大，受到压铸机锁模力及装模尺寸的限制，不适宜生产大型压铸件，当然随着工艺水平的提升，大型压铸工件的实现也逐渐成为可能；

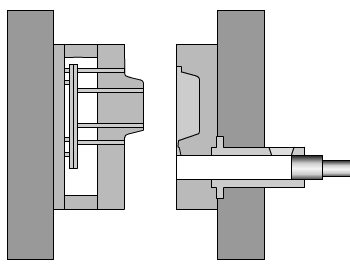

压铸过程：
1.注入金属
先闭合模具型腔，将金属液通过压室上的注液孔向模具进浇口注入;
2.压铸
压射冲头向前推进，金属液被压入模具型腔；
3.取出铸件
铸件凝固后，抽芯机构将型腔两侧型芯同时抽出，模具前后模分离，顶针顶出铸件；
备注：
1、模具型腔一般采用专门的合金工具钢（如3Cr2W8V2）制造，即模具钢；
2、浇注温度是指从压定进入型腔时液态金属的平均温度，由于对压室内的液态金属温度测量不方便，一般用保温炉内的温度表示。另外压铸时模具型腔应保持120-280 ℃（根据具体压铸材料决定）；浇注温度过高，收缩大，使铸件容易产生裂纹、晶粒粒大、还能造成粘型；浇注温度过低，易产生冷隔、表面花纹和浇不足等缺陷。因此浇注温度应与压力、压铸型温度及充填速度同时考虑。
3、压铸机规格一般以合模力的大小来表示；
毕竟压铸是现在工厂最常见的金属成型工艺，也是大批量加工生产的解决方案，还是要多了解一些。
